商品の詳細:
|
| 材料: | 溶接/熱間圧延Q235/Q355鋼、サンドイッチパネル、亜鉛メッキ鋼板 | 応用: | 鉄鋼工房 鉄鋼構造物 倉庫 倉庫 |
|---|---|---|---|
| 学年: | Q235B、Q355Bおよび同等品 | 母屋: | Q235B、Q355B C形・Z形亜鉛メッキ鋼板 |
| クラッディング: | 塗装鋼板、サンドイッチパネル | インストール: | 設置図、現場でのエンジニアの指導または作業員チーム |
| 素材 の 色: | 塗装、クラッディング用にカスタマイズ可能 | 標準: | AISC、ASTM、CE、AS/NZS、GB |
| ドア: | スライディングドア、ローラードア、セクションドア、サンドイッチパネルドア | 表面処理: | アルキド塗装系、エポキシ塗装系、または溶融亜鉛メッキ。 |
| 図面デザイン: | AutoCAD / PKPM / 3D3S / Tekla | 寸法: | 顧客の要求 |
| ウィンドウ: | アルミ合金窓、ガラスカーテン | ||
| ハイライト: | プレハブ鋼製格納庫,サンドイッチパネル断熱格納庫,鉄骨造冷蔵倉庫 |
||

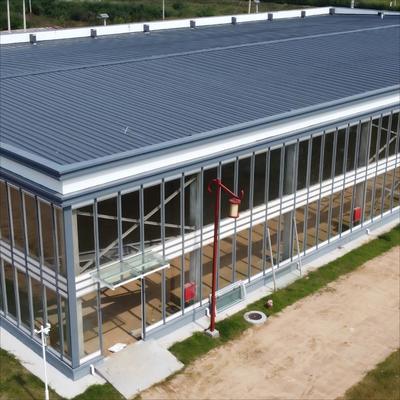

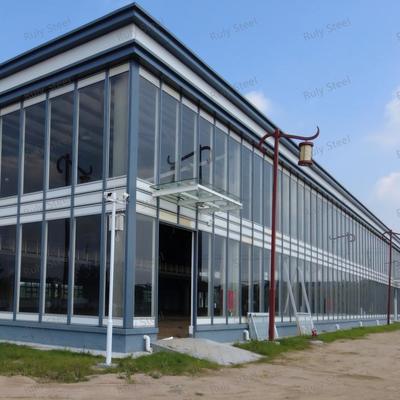

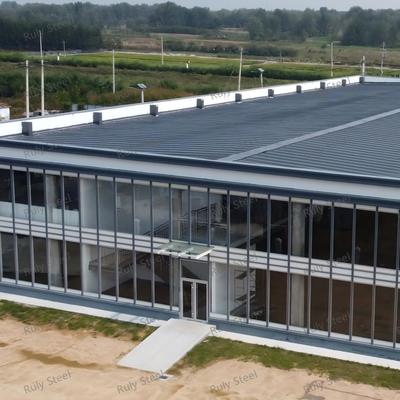

これは、サンドイッチパネル断熱材を備えたプレハブ鋼構造物 倉庫（冷蔵用）です。当社が2026年に設計、製造、建設しました。このプロジェクトはポーランドにあり、食品産業で使用されるため、構造物には高品質の表面保護が必要です。当社はお客様のコンセプトから現実まで、この建物の完成を成功裏に支援しました。
断熱材には、寒冷地での温度管理のために150mmのPUサンドイッチパネルを適用しました。各セクターの要件に合わせて、さまざまなシートが使用されています。

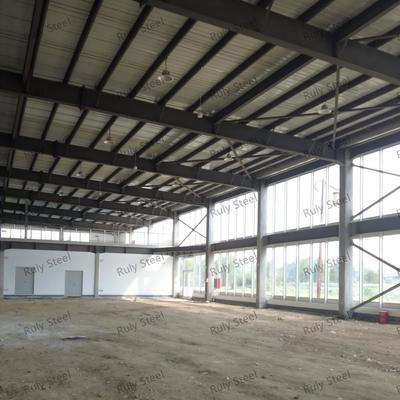

大スパン鋼フレーム
主要構造には鋼製ポータルフレームシステムを採用し、中間柱を少なくして広々とした内部空間を確保しています。これにより、航空機、車両、機械、大型部品の便利な作業スペースが確保され、ワークショップ機器の柔軟な配置が可能になります。
フレームは、必要な建物の幅、長さ、軒高、ベイ間隔、クレーン構成に合わせて設計できます。構造設計では、オーバーヘッドクレーンによって発生する追加の荷重と動的影響を考慮します。

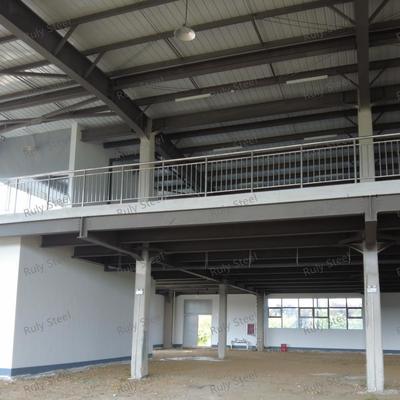

統合メザニンオフィス
ワークショップにメザニン階を組み込むことで、別の建物を必要とせずに、追加のオフィススペースとサポートスペースを提供できます。
レイアウトに応じて、メザニンには以下を収容できます。
| エリア | 可能な用途 |
|---|---|
| オフィス | 日常の管理・運営 |
| 会議室 | 社内会議・ディスカッション |
| 受付 | 顧客・来客対応 |
| ショールーム | 製品展示・プレゼンテーション |
| 工場見学エリア | 来客見学・プロジェクトデモンストレーション |
| 保管 | 軽度の書類・資材保管 |
鋼構造システムにより、ワークショップ、メザニン、オフィスエリアを生産プロセスに合わせて調整できます。機器レイアウト、マテリアルフロー、車両アクセス、人員動線、オフィス要件はすべて設計段階で考慮できます。
大型機器やオーバーヘッドクレーンを備えたワークショップの場合、対応する構造荷重も鋼製フレーム設計に組み込むことができます。
| 名称 | ガラスカーテンウォールとメザニンオフィスを備えたプレハブ鋼構造物 ワークショップ |
| 構造タイプ | ポータルフレーム構造、トラスフレーム、フラットフレーム構造 |
| 長さ | 20m～200m |
| 幅 | 20m～50m |
| 軒高 | 4m～30m |
| 屋根勾配 | 敷地に合わせ、一般的に5～15％ |
| 鋼梁＆柱 | H形鋼、トラス鋼、鋼管、格子鋼、断面鋼 |

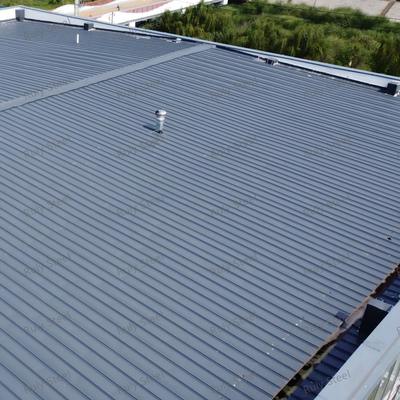

| 屋根・壁被覆材 | 亜鉛メッキ鋼板、サンドイッチパネル（下のパネルコアを参照） |
| ドア | スライディングドア、折りたたみドア、シャッタードアなど |
| 窓 | アルミ合金フレーム窓、ルーバーなど |
| 鋼構造物の防食 | アルキド塗装、エポキシ塗装、または溶融亜鉛めっき |
鋼材および製造
構造要件に応じて、Q235BおよびQ355B構造用鋼を使用できます。主柱、垂木、クレーン梁、二次鋼部材、接合部品は、承認されたショップ図面に従って製造されます。
指定された材料または溶接要件があるプロジェクトの場合、適用されるプロジェクト仕様に従って、製造および検査手順を調整できます。
| サービス | 説明 |
|---|---|
| 鋼構造物製造 | 構造用鋼部材の切断、溶接、塗装、溶融亜鉛めっき、予備組立。 |
| 設計＆エンジニアリング | プレハブ鋼構造物の設計、エンジニアリング、製造、設置サポート。 |
| ショップ図面サービス | 顧客提供の建築・構造図に基づく詳細な製造図面およびショップ図面。 |
| エンジニアリングコンサルティング | 構造最適化、技術コンサルティング、設計から建設までのプロジェクトサポート。 |
| 項目 | 鋼板 | EPSパネル | ロックウールパネル | PU/PIRパネル | ガラス繊維＋PVC/アルミホイル |
|---|---|---|---|---|---|
| 初期費用 | 最低 | 低～中 | 中 | 高 | 低 |
| 熱性能 | 不良 | 良好 | 良好 | 優秀 | 良好 |
| 耐火性 | 不良 | 中程度 | 優秀 | 良好 | 中程度 |
| 吸音性 | 不良 | 中程度 | 良好 | 良好 | 中程度 |
| 推奨用途 | 倉庫、小屋、温和な気候の機器シェルター | 経済的な断熱が必要な産業用建物 | 高い耐火性が要求される工場、倉庫、ワークショップ | 冷蔵倉庫、食品加工工場、エネルギー効率の高い産業用建物 | 経済的な断熱が必要な大スパン鋼構造物 |
| 検査項目 | 目的 | 詳細 |
|---|---|---|
| 材料 | 原材料の品質を確認 |
|
| 溶接 | 溶接の完全性を確保 |
|
| コーティング | 塗膜厚を確認 |
|
磁粉探傷試験
すべての鋼材部品は、安全な取り扱いと輸送のためにバンドでまとめられ、鋼製パレットに固定されます。
パレットは、効率的で損傷のない積み込みを確保するために、ガントリークレーンとフォークリフトを使用してコンテナに積み込まれます。
